熱収縮チューブでプラグ根元を固める｜接点を動かさない固定術

前回は、はんだ付け直前の「仮組み」の話でした。今回はその先、こてを離したあとの工程です。きれいに付いた接点も、根元が自由に動く状態のままでは、曲げの力が一点に集まって少しずつ傷んでいきます。そこで使うのが熱収縮チューブ。実際の製作写真を見ながら、サイズの選び方・加熱のコツ・順番の鉄則までまとめました。

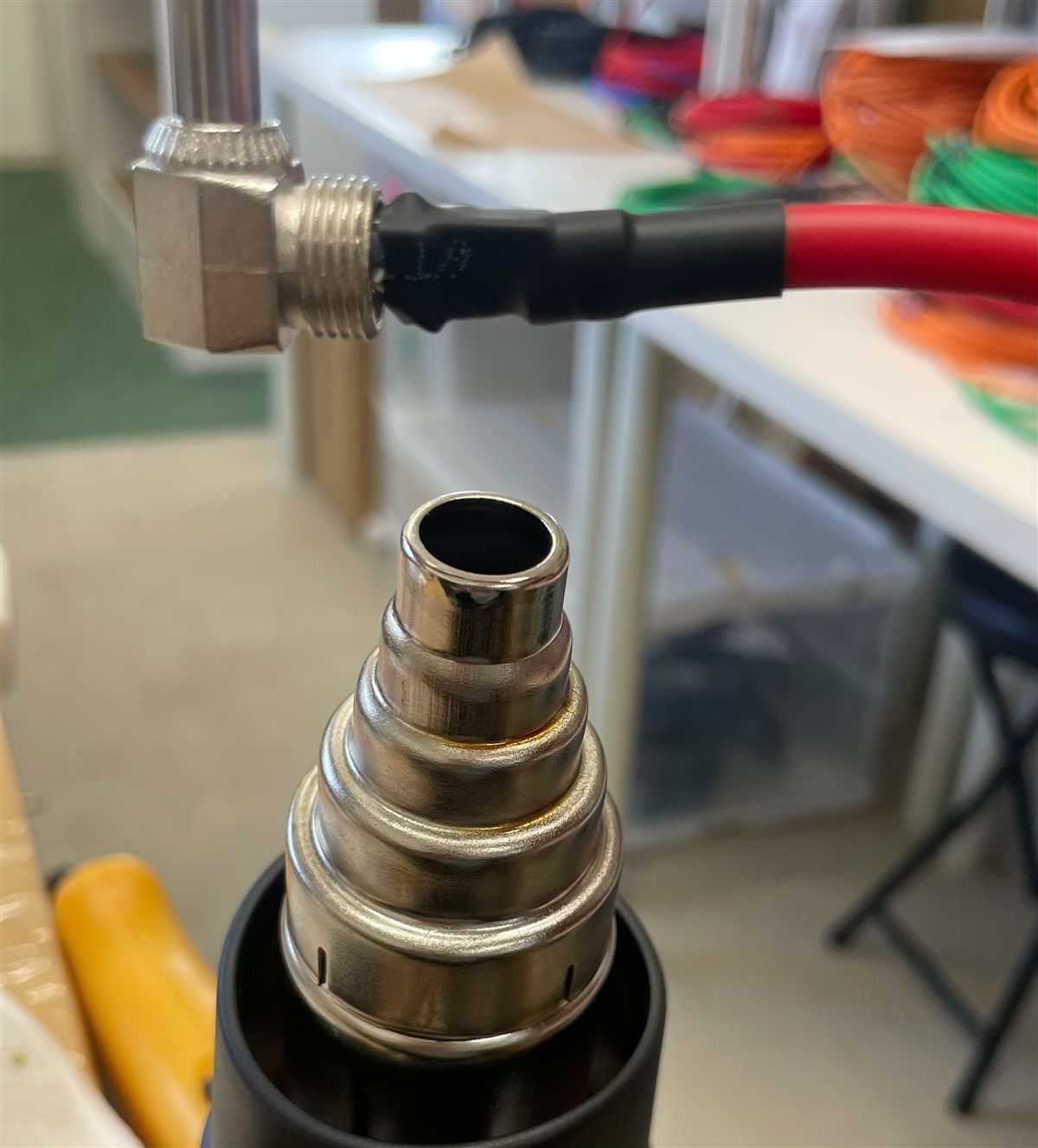

▲ はんだ付けを終えたプラグの根元に熱収縮チューブを被せ、ヒートガンで収縮させたところ。ここまでやって「接点が動かない」一本になります。

ケーブルが切れるのは、たいてい「プラグの根元」

ケーブルのトラブルは、線の真ん中がちぎれるよりプラグの根元——はんだ付け部のすぐ外側——で起きやすいと言われます。抜き差し、踏みつけ、巻き取るときのねじれ。そうした力が、硬い金属のプラグと柔らかいケーブルの境目に集中するからです。硬いものと柔らかいものの継ぎ目は、そのまま「曲がりの支点」になります。

音が出ない、ガリが出る——そんなときに根元を軽く曲げながら症状を確かめる切り分け法は、ノイトリック（Neutrik）のプラグはなぜ選ばれる？ で紹介しています。裏を返せば、根元さえ動かなければトラブルはかなり減らせるということです。

写真で見る｜はんだ付けの「次の工程」

冒頭の写真は、当店の製作中に撮ったものです。L型のフォンプラグに赤いケーブルがつながり、その根元に黒い熱収縮チューブが縮んで密着しています。手前に写っているのは、これを縮めたヒートガンのノズルです。作った職人の言葉を借りると、「ケーブルをしっかり固めるための収縮チューブを使って、強力に接点が動かないように固定をする」——これが狙いのすべてです。

• チューブがプラグの金属部にわずかに掛かっている：プラグとケーブルを一体にするため、金属側にも少し乗せています。
• ケーブル側にも十分な長さが乗っている：数ミリだけ被せても支点が移動するだけ。長さを取って曲がりを散らします。
• ノズルが段付き（絞り込み）タイプ：先が細いぶん狙った範囲に熱を集めやすく、周りの樹脂パーツに熱風が回りにくくなります。

ひとつ前の工程、つまり「はんだ付けの直前にどう据えるか」は ケーブル製作の「仮組み」｜はんだ付け直前が仕上がりを決める にまとめています。今回はその続きです。

熱収縮チューブの選び方｜収縮比とサイズ

熱収縮チューブは、熱を加えると縮む樹脂のチューブです。縮むのは主に直径方向ですが長さも多少縮むので、切るときは欲しい長さより少し長めにしておくと安心です。

パッケージにある 2:1 や 3:1 は収縮比で、2:1 なら「元の直径のおおよそ半分まで縮む」、3:1 なら「おおよそ1/3まで縮む」という意味です。太い外皮から細いプラグの首まで段差を一気にまたぎたいときは、収縮比が大きいほうが扱いやすくなります。

サイズ選びの条件は、収縮前は通り、収縮後は密着する——この2つを同時に満たすことだけです。

数値で暗記するより現物合わせが確実です。長さの目安は前述のとおり。なお、内側に熱で溶ける接着層が入った接着剤入り（ダブルウォール）のタイプもあり、隙間を埋めて密着させたい場面で使われます。色付きをL/Rや番号の識別に使う手も。

もうひとつの使い道｜細いチューブで内部を絶縁する

根元の固定とは別に、はんだ付けした芯線やシールドを細いチューブで個別に覆い、互いに触れないようにするという使い方もあります。XLRやTRSのように端子が近接している場合、カバーを締め込んだ拍子に線が寄って接触する事故を防げます。とはいえチューブは保険。ヒゲを出さない・イモハンダにしないという根本の対策は ハンダ付けのコツ｜"3秒の判断"とイモハンダ対策 にまとめてあります。

加熱はヒートガンで｜直火がダメな理由

加熱はヒートガンが基本です。熱風で「面として」温められるので収縮が均一になり、仕上がりがきれいになります。絞り込んだノズルを付ければ、狙った範囲だけを温められます。

• 回しながら均一に当てる。一点に留めると、そこだけ先に縮んで形が崩れます。
• プラグ側から、ケーブル側へ順に送る。空気を逃がしながら縮められるので、しわや浮きが出にくくなります。
• 少し離して、様子を見ながら。縮み始めたら追いかけすぎないことです。
• 縮み切ったら止める。「もっときれいに」と当て続けるのが、裂けたり穴が開いたりする典型パターンです。
• 冷めるまで曲げない・動かさない。形が決まるのは冷えてからです。

一方、ライターなどの直火は避けてください。煤が付く、片側だけ焦げる、偏った加熱で裂ける——といったことが起こりやすく、外皮まで傷めるおそれがあります。はんだごての側面で代用するのも、局所的に高温が当たるうえこて先を汚すのでおすすめできません。

順番を間違えると全やり直し｜「通すものは、すべて最初に通す」

いちばん多い失敗は、性能の話ではありません。被せ忘れです。きれいに付いたあとで気づけば、外して付け直すしかありません。プラグのカバー（スリーブ）も同じ。「通すものは、すべて最初に通す」——これが鉄則です。工程を一本の線にすると、こうなります。

1. 外皮を剥き、シールドを整える（シールドケーブル自作の下処理）
2. 熱収縮チューブとカバーを、先にケーブルへ通す
3. 芯線・シールド・端子に予備ハンダを入れる（ケーブル製作のハンダ工程・4ステップ）
4. 仮組みして位置を決め、本付けする
5. 熱収縮チューブを位置に合わせて縮め、根元を固める
6. クランプで締め、カバーを閉じる
7. テスターで導通と短絡を確認する

コツをひとつ。ステップ2で通したチューブは、はんだ付けの作業位置から遠ざけておきます。こての熱が伝わって、意図しないところで先に縮んでしまうことがあるためです。

固定は「チューブ＋クランプ」の二段構え

ここまでをひとことでまとめると、熱収縮チューブは見た目を整えるテープの代わりではなく、力の逃がし方を設計するパーツだということです。この考え方をストレインリリーフ（応力緩和）と呼びます。

効かせ方は二段構えです。まずプラグのケーブルクランプが外皮のある太い部分を全周でつかみ、引っ張りの力をはんだ部まで届かせません。そのうえで熱収縮チューブがプラグの首とケーブルを一体化し、曲がりの支点を一点に集中させません。「クランプがあるからチューブは不要」でもなければ「チューブがあるからクランプは適当でいい」でもなく、両方あって初めて狙いどおりになります。市販プラグには、あらかじめ力を逃がす仕組みを持つものもあります（Neutrikのチャック式ストレインリリーフなど）。根元に被さるゴムや樹脂のブーツも含めて、狙いはどれも同じ——接点に力を届かせないことです。

もちろん、これで断線しなくなるわけではありません。力の集中を和らげ、寿命を延ばす狙いの工程です。それでも、根元が動くかどうかで一本の持ちはずいぶん変わります。

ケーブルの自作は、慣れると本当に楽しい作業です。一方で「ヒートガンまでは揃えられない」「本番で確実に鳴るものが欲しい」という場面もあると思います。KMsoundでは写真の作業台で職人が一本ずつ、はんだ付けのあとに熱収縮チューブで根元を固め、接点が動かない状態にしてから導通・短絡チェックを通してお届けしています。素材の違いは CANAREとMOGAMIの違い もご覧ください。
