ケーブル製作の「仮組み」｜はんだ付け直前が仕上がりを決める
ケーブル製作というと「はんだ付け」が主役に見えます。でも実際の製作でいちばん神経を使っているのは、こてを当てる前の一瞬です。今回は当店の製作中に撮った2枚の写真をもとに、予備ハンダを終えたケーブルをプラグの接点に据えた「仮組み」の状態を、そのまま見ていただきます。自作派の方がつまずきやすいポイントも、正直にお話しします。
「はんだ付けが上手い人」は、こてを当てる前が違う
はんだ付けがきれいに決まるかどうかは、こてを当てている数秒ではなく、その前の段取りでほとんど決まります。芯線とシールドが正しい位置に、動かない状態で、きれいな面で接触している——ここまで作れていれば、あとはこてを当てて離すだけです。逆にここが甘いまま加熱を始めると、位置を直しながらこてを当て続けることになり、加熱時間が延びて失敗が連鎖します。だからこそ製作では、この「仮組み」の状態を整えてから、はじめてこてを握ります。

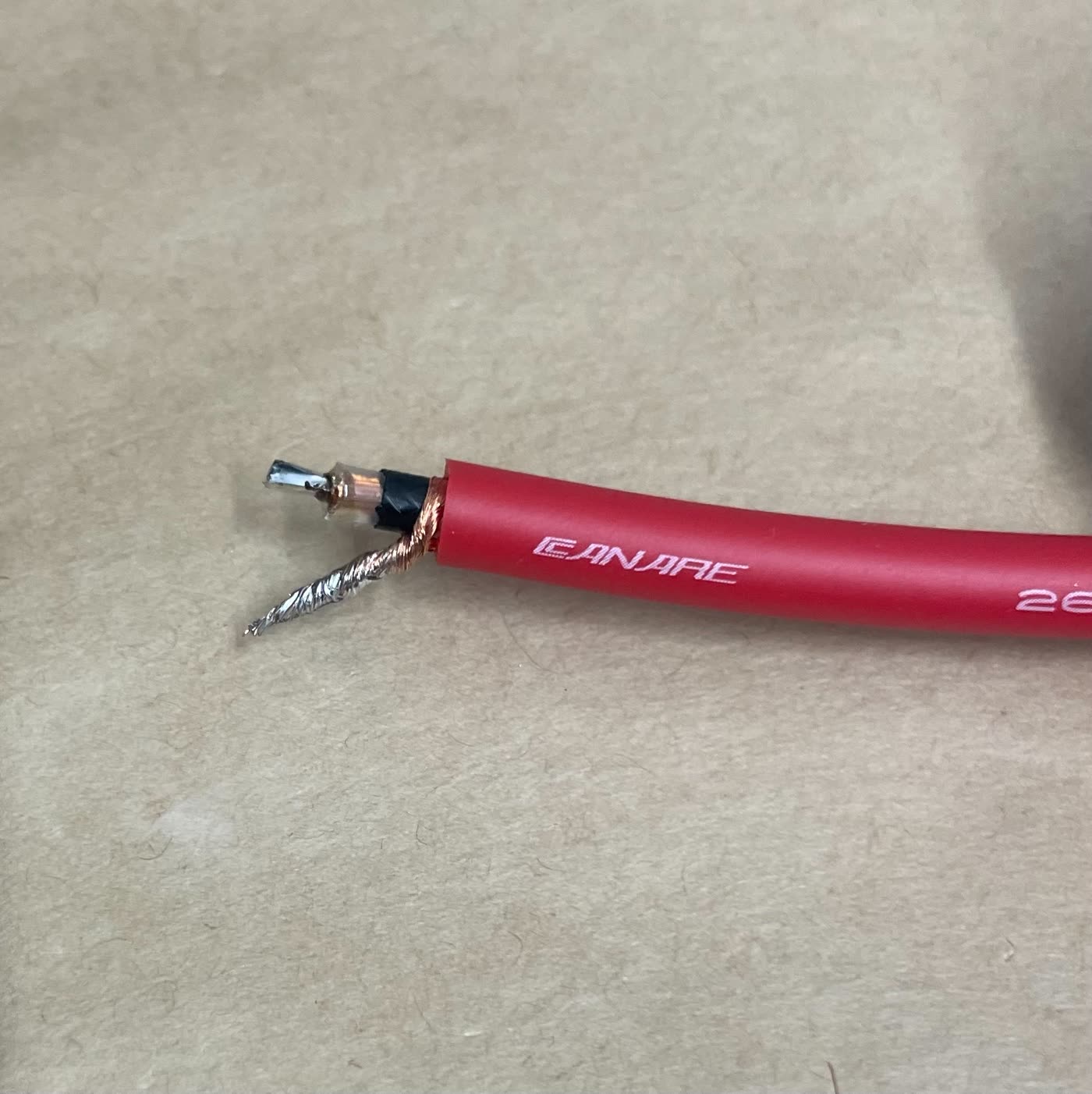

写真①｜下処理と予備ハンダを終えたケーブル端
▲ 外皮を剥き、シールドをより合わせ、芯線・シールドの両方に予備ハンダを入れた状態。ここが製作のスタートライン。
こちらは、はんだ付けに入る前のケーブル端です。外皮を剥き、シールド線を一方向にまとめてより、芯線とシールドのそれぞれに予備ハンダを入れてあります。銀色に光っている部分が、薄くハンダを吸わせたところです。
ここで見ていただきたいのは、芯線とシールドが確実に離れている点です。シールドの細い線が1本でも芯線側に触れると、音が出なくなったり、極端に小さくなったりする原因になります。より合わせて予備ハンダで固めておくと、この「ヒゲ」が飛び出さなくなり、あとの工程が一気に安定します。より方のコツは 予備ハンダは"ねじってから" と 予備はんだ前に「先端を丸める」理由、下処理そのものの手順は シールドケーブル自作の下処理 で詳しく紹介しています。

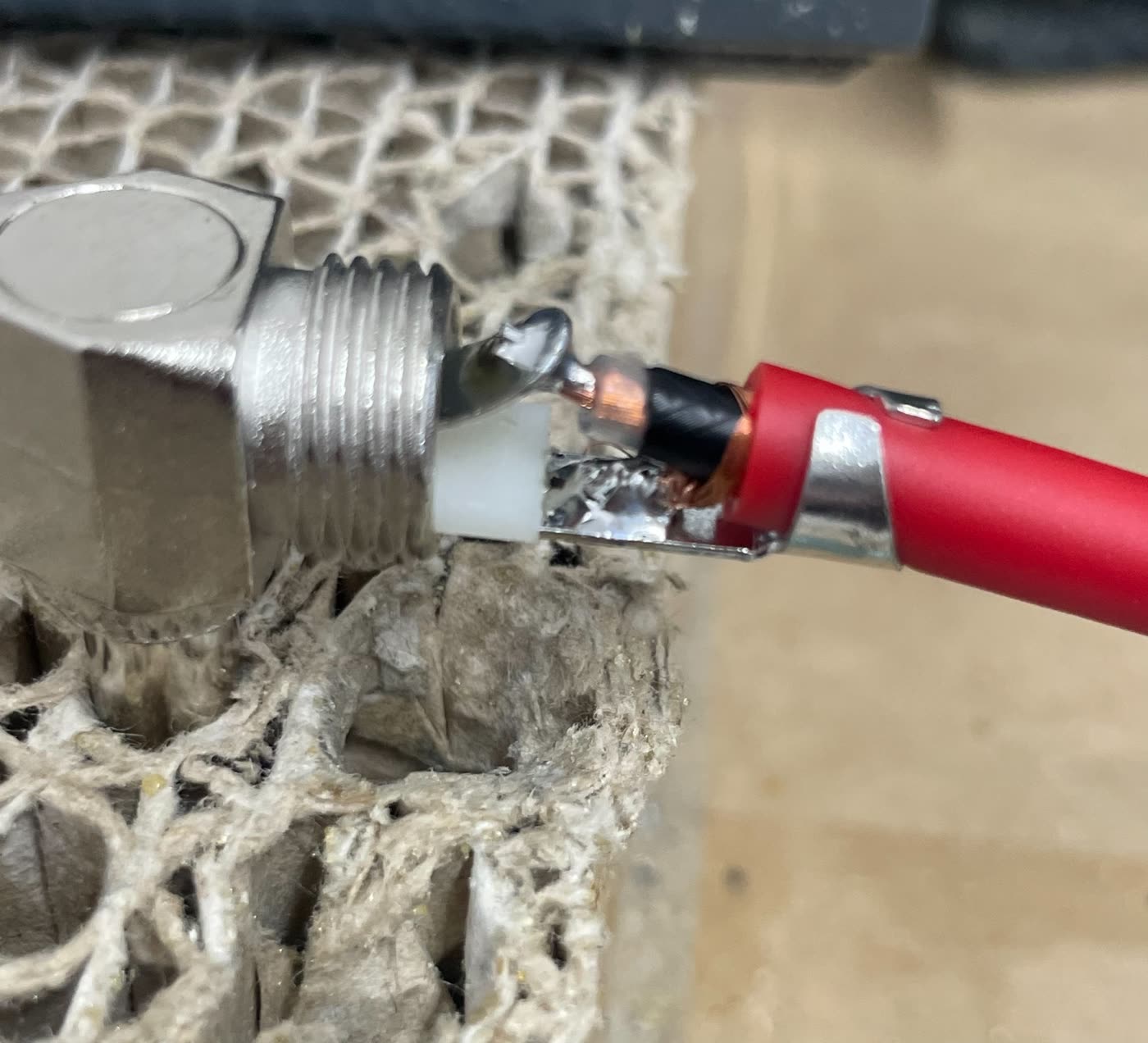

写真②｜プラグの接点に据えた"仮組み"の状態
▲ 芯線をチップ端子へ、シールドをスリーブ側のラグへ。まだ本付けはしていない、はんだ付け直前の状態。
そしてこちらが、そのケーブルをプラグに据えた状態です。芯線は先端側のチップ端子へ、シールドは根元側のラグ（スリーブ側）へ——それぞれの行き先に、まだ固定せずに置いてあります。この時点では、本付け（端子への固定）はまだ一度もしていません。
端子側にも予備ハンダを入れておく
よく見ると、プラグ側の端子にも、あらかじめハンダが入っているのが分かると思います。チップ端子に乗った銀色の小さな山と、ラグ側に薄く広がった銀色の部分がそれです。予備ハンダはケーブル側と端子側の両方に入れておくのが基本で、こうしておくと本付けのときは「温めて溶かし、なじませる」だけで済みます。ゼロからハンダを流し込むより、加熱時間が明らかに短くなります。
「点」ではなく「面」で乗せる
もうひとつ注目していただきたいのは、どちらも端子に「面」で乗っていることです。点で触れているだけだと熱が伝わりにくく、ハンダも流れません。端子の溝や穴に沿わせて、線が端子から浮かないように据える——この一手間が、あとの数秒を決めます。
外皮の位置が、クランプの効きを決める
また、ケーブルの外皮の位置にも意味があります。プラグ根元のクランプ（ケーブルを挟む金具）が外皮のある太い部分をつかめる位置に来るよう、剥き長さを決めています。ここがずれると、クランプが芯線側を潰したり、逆に締まらずケーブルが抜けやすくなったりします。
仮組みの段階で必ず見る5つのポイント
自作される方が、こてを握る前に確認するとやり直しが激減する項目をまとめました。
| 確認すること | なぜ大事か |
|---|---|
| カバーを先に通したか | 本付け後に気づくと、全部やり直しになります |
| シールドのヒゲが出ていないか | 1本でも芯線側に触れるとショートの原因に |
| 剥き長さは合っているか | 長すぎると内部で余り、短すぎると端子に届きません |
| 端子に面で接触しているか | 浮いていると熱が伝わらず、ハンダが流れません |
| カバーが閉まる形か | 線が膨らんでいると、最後にネジが締まりません |
3つ目の「剥き長さ」は、プラグの形状によって適正が変わるので、数値で覚えるより現物合わせが確実です。カバーを外したプラグにケーブルを実際に当ててみて、芯線がチップ端子に、シールドがラグに引っ張らずに届く位置に印を付けてから剥くと、ほぼ一発で決まります。
そして特に多いのが、いちばん上のカバーの通し忘れです。きれいに付いたと思った瞬間に気づくので、精神的なダメージも大きい失敗です。熱収縮チューブを使う場合も同じで、「通すものは、すべて最初に通す」を習慣にしておくと防げます。
ここまで来れば、本付けはあっという間
仮組みが整っていれば、あとは端子と線をいっしょに温め、ハンダを送って離すだけです。予備ハンダがすでに入っているので、ハンダは驚くほど早く流れます。長く当て続けないことが、きれいな仕上がりの条件です。この本付けの温度・量・引き際については ハンダ付けのコツ｜"3秒の判断" に、工程全体の流れは ケーブル製作のハンダ工程・4ステップ にまとめてあります。
そして本付けが終わったら、必ずテスターで導通と短絡を確認します。見た目がきれいでも導通していないことはあり得るので、この確認までが1本の製作です。
自作するなら、まずは"仮組みで一度止まる"習慣を
ケーブルの自作は、慣れると本当に楽しい作業です。長さも色もプラグも自分で決められますし、構造が分かると機材の見え方まで変わります。もしこれから挑戦されるなら、こてを握る前に一度手を止めて、写真②のような状態になっているか眺めてみてください。それだけで失敗はかなり減るはずです。
