パッチケーブルの選び方｜エフェクターボードをすっきり組む5つの手順

ペダルは一通り揃ったのに、つなぐケーブルを何cm・何本買えばいいのか分からない。あるいは、余ったケーブルがとぐろを巻いてボードの蓋が閉まらない——エフェクターボード作りで最後につまずくのは、たいていパッチケーブルです。この記事では①長さの決め方 ②プラグ形状 ③必要な本数 ④配線の引き回し ⑤ソルダーレスと完成品の違いを、今日そのまま使える手順としてまとめます。

パッチケーブルとは——「短さ」が条件を変える

パッチケーブルは、エフェクター同士をつなぐ短いケーブルです。信号を送るという役割は楽器〜アンプ間のシールドと同じですが、求められる条件が違います。シールドは長さ・取り回し・断線耐性が主題。対してパッチは、省スペース・プラグの向き・本数が主題になります。

極数は基本的にTS（モノラル／アンバランス）です。ステレオ入出力の機材やエクスプレッションペダルなど例外もあるので、機材側の表記を確認してください（詳しくは TS/TRSプラグの違い）。

また「短いほど音が良い」とよく言われますが、パッチの長さ域では、シールドほど長さによる差は出にくいとされます。それよりも取り回しの悪さと断線のほうが、実害としてはずっと大きいというのが現場の感覚です（長さと音の関係は ケーブルの長さは音に影響する？ をどうぞ）。

▲ パッチケーブルはエフェクター同士をつなぐ短いケーブル。長さ・プラグの向き・色の3つで、ボードの組みやすさが大きく変わります。

長さの決め方——短すぎるほうが危ない

短ければ短いほど良い、という思い込みは一度捨ててください。短すぎるケーブルは、プラグの根元（ストレインリリーフ部）に常にテンションがかかった状態になります。断線や接触不良の多くはこの根元で起きるとされます。

逆に長すぎると、余りがとぐろを巻いて踏まれ、電源ケーブルと絡み、ボードの蓋が閉まらない原因にもなります。目安は次のとおりです（ボードのサイズと配置で変わるので、あくまで目安です）。

• 隣り合うペダル同士：15cm 前後
• 1台またぐ／段違い・2列配置：30cm 前後
• ボードの端から端／裏を回す：50cm 前後
• ボード外への引き出し・特殊配置：1m 前後

なお、表記されている長さの基準（プラグを含むか、ケーブル部だけか）はメーカーによって異なることがあります。カタログ値を鵜呑みにせず、実測して少し余裕を見ておくのが安全です。

【実践】ヒモで測る3ステップ

1. 先にペダルの配置を決める。 マジックテープで仮止めするところまで済ませます。配置が変われば必要な長さは全部変わるので、測るのは最後です。
2. ヒモ（使わなくなったケーブルやメジャーでも可）を、実際に通したいルートに這わせる。 ジャックから真っ直ぐ出る分＋機材をまたぐ分＋たわみ分を含めて測ります。
3. 測った値にゆとりを足し、選べる長さに丸める。 15/30/50cm のような刻みに寄せ、迷ったら1段階長いほうを選びます（短すぎのリスクのほうが大きいため）。

• L型プラグを使う場合は、ジャックからの張り出しが小さくなるぶん必要な長さも短くなります。プラグ形状を決めてから測るのが正解です。
• ボードの下（裏）を通す配線は、見た目より距離が長くなりがち。ここは必ず実測してください。

プラグ形状の選び方——L-L / L-S / S-S

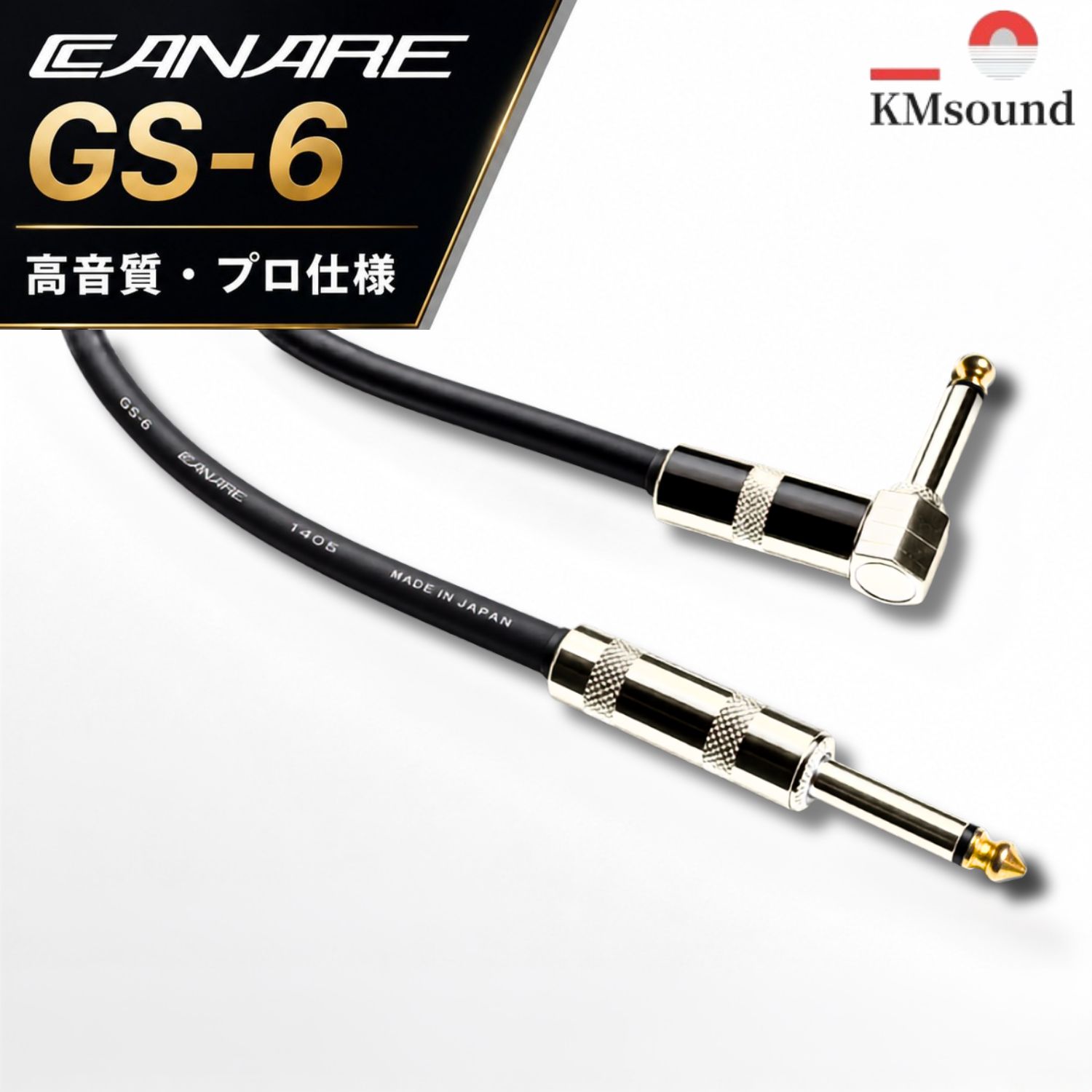

▲ L型（アングル）とストレート。機材のジャックが側面にあるか天面にあるかで、選ぶべき形状が変わります。

判断軸はシンプルで、手持ちの機材のジャック位置で決まります。

ジャックの位置は機種によって側面・天面と異なるため、「とりあえずL型が正解」と決め打ちしないでください。ペダルを並べた状態で、どちらの向きなら無理がないかを見て決めます。ペダル間が極端に狭いときは超薄型（パンケーキ型）などの専用品が向く場面もあります（プラグの考え方は プラグの信頼性について もご参考に）。

KMsoundのパッチケーブルも、L-L／L-S／S-S の3種（当店オリジナルプラグ）から選んでオーダーいただけます。

【実践】本数の数え方と、並べる順番

必要本数は数式で出ます。ボード内の機材が n 台なら、パッチは n−1 本。これに楽器→ボードとボード→アンプのシールドが2本加わります。

• 例：ペダル5台 → パッチ4本＋シールド2本。
• アンプのセンド／リターン（エフェクトループ）を使うなら＋2本。チューナーアウトなどの分岐があればその都度加算します。
• 予備を1〜2本ボードに忍ばせておく。本番で1本死ぬと詰みますが、パッチは短く場所も取りません。一番安い保険です。

並べる順番は、チューナー → ワウ／フィルター → コンプ → 歪み → モジュレーション → 空間系（ディレイ・リバーブ）が一般的な並びとして知られています。ただしこれは唯一の正解ではありません。空間系をアンプのセンド／リターンに入れる構成もあり、定番はあくまで出発点です。だからこそ、順番を試している段階では少し長めのパッチで仮組みし、確定してから最適な長さに揃えるのが結局いちばん早道です。

ノイズと断線を減らす引き回し

• DC電源ケーブルと長い距離で並走させない。 どうしても交わるときは直角に交差させます（ノイズ対策の全体像は ライブ・録音のノイズ対策 へ）。
• 余りを束ねてとぐろにしない。 ボードの下を通す、ルート自体を短くする、のどちらかで処理します。
• 踏む位置・可動部を横切らせない。 フットスイッチのすぐ手前を通る配線は、いずれ踏まれます。

断線の予兆は、次の3点で見つけられます。

• ①プラグの根元を軽く曲げながら音を出す。 ガリや音切れが出ないか確認します。
• ②被覆に折れ癖・つぶれ・ふくらみがないか見る。
• ③プラグのカバーが緩んでいないかを指で確かめる。

怪しい1本が見つかったら、他の場所と1本ずつ入れ替えて切り分けます（ケーブルテスターで断線・結線を確かめる／音が出ないときの確認手順）。

保管や運搬のときも同じで、ボードごと立てて運ぶときは、ケーブルに荷重がかからない向きにするだけでも寿命が変わります。

ソルダーレスと完成品——どちらも否定しない

ソルダーレス（はんだ不要）タイプは、ケーブルを好きな長さで切り、プラグ側の機構で導体を留める方式です。ボードに合わせて1cm単位で詰められ、配置変更にも強く、工具も最小限で済みます。一方で接続が「接触」で成立しているため、締め付け具合や被覆の剥き方といったセッティングの丁寧さが、仕上がりを大きく左右します。移動や振動で緩むことがあるとも言われるので、組んだあとの全数チェックが前提です。うまく使いこなしている方は大勢います。

ハンダ付けの完成品は、導体とプラグ端子をはんだで一体化させるため、接触に頼る箇所が減ります。振動や抜き差しに対して安定しやすい反面、長さは購入時に決める必要があります——つまり、先に配置を決めて実測する（前述の3ステップ）ことが前提になります。

▲ ハンダ付けは、導体とプラグ端子を一体化させる工程。接触に頼らないぶん、振動や抜き差しに対して安定しやすいと言われます。

KMsoundのパッチは KESTER44 を使って職人が一本ずつハンダ付けし、出荷前にテスターで導通チェックをしています。方式の違いを知ったうえで、自分の使い方に合うほうを選んでいただければと思います。

まとめると、配置を決める → 実測する → プラグ形状と長さを決める → 色で整理する。この順番さえ守れば、ボードは自然にすっきりまとまります。逆にどれか一つを飛ばすと、買い直しになりがちです。ケーブル全般の選び方は ケーブルの選び方ガイド、判断に迷うときは お問合せ からご相談ください。
